什么是振鏡激光錫焊？

振鏡激光錫焊是一種結合了振鏡掃描技術與激光焊接原理的精密焊接工藝，在電子制造、精密儀器等領域應用廣泛。以下是關于它的詳細介紹：

技術原理：振鏡激光錫焊通過紅外激光(808–980nm)精準加熱焊點，配合高速振鏡系統動態控制光斑路徑，實現非接觸式焊接。其送錫方式主要有錫膏印刷，即在 PCB 焊盤預涂錫膏，激光局部加熱實現回流，適合高密度引腳。同時，通過同軸溫度反饋，利用紅外測溫模塊實時監控焊點溫度(±2℃精度)，動態調節激光功率，避免過熱損傷敏感元件。

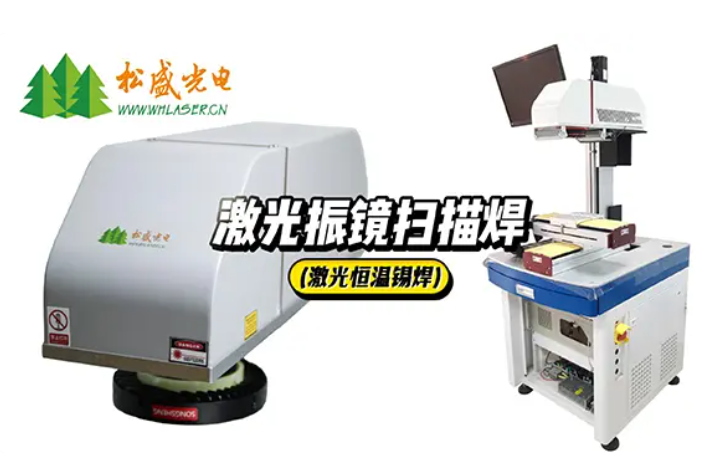

系統組成：激光焊接振鏡系統主要由振鏡電機、反射鏡和驅動控制器組成。振鏡電機是核心部件，能精確地驅動反射鏡進行高速擺動。反射鏡一般有 X 軸和 Y 軸兩個方向的反射鏡，它們分別控制激光在水平和垂直方向上的掃描路徑。驅動控制器則負責發送信號來控制振鏡電機的運動。

核心優勢

高效性：振鏡系統通過高速偏轉鏡片控制激光束路徑，無需機械臂或工作臺的物理移動，響應速度可達微秒級，焊接速度可比傳統激光焊接提升 3-10 倍。而且振鏡可預先編程多個焊點的路徑，實現 “一次定位，多焊點焊接”，減少重復定位時間，大幅提高生產節拍。

精準性：振鏡的定位精度可達 ±0.001mm，配合聚焦光學系統，激光光斑直徑可縮小至 50μm 以下，能精準匹配微型焊點，避免對周邊元器件造成熱損傷。同時，激光能量集中且作用時間短，振鏡的高速掃描進一步減少了激光在同一區域的停留時間，使焊點周?chē)牧系臒嶙冃魏脱趸L(fēng)險顯著降低。

靈活性：振鏡系統支持任意 2D 圖形路徑編程，可輕松實現不規則焊點、連續焊縫或大面積錫膏燒結，適應多樣化的焊接需求。此外，激光通過光學系統遠程作用于焊點，無需與工件直接接觸，避免了傳統焊接中機械壓力對精密元件的損傷，還可配合錫膏、錫絲、預成型錫片等多種焊料使用，滿足不同材料的焊接需求。

穩定性與自動化：激光能量由數字系統精確控制，配合振鏡的高速穩定掃描，可確保批量生產中每個焊點的尺寸、強度一致，降低不良率。振鏡模塊體積小、控制信號標準化，可與視覺定位系統、傳送帶、機器人等集成，實現全自動上下料、定位、焊接、檢測的閉環生產。

典型工藝實現流程：以車載攝像頭模組焊接為例，首先進行預處理，在 PCB 焊盤預涂 SAC305 無鉛錫膏，厚度 80±10μm，傳感器貼裝后固定;然后進行激光焊接，振鏡按引腳陣列自動生成螺旋掃描路徑，激光功率 100–200W，作用時間 50–200ms，依焊盤尺寸調整;最后進行質量保障，通過在線 AOI 檢測，利用 3D 激光輪廓儀實時測量焊點高度、潤濕角，不良焊點自動標記，還會進行抗振測試，確保焊點符合相關標準。
